چگونگی بررسی orientation study در آنالیز تابش

نیلوفر هاشمی

7 سال پیش 1,890 بازدید 3 پاسخ

سلام خدمت استاد گرامی.

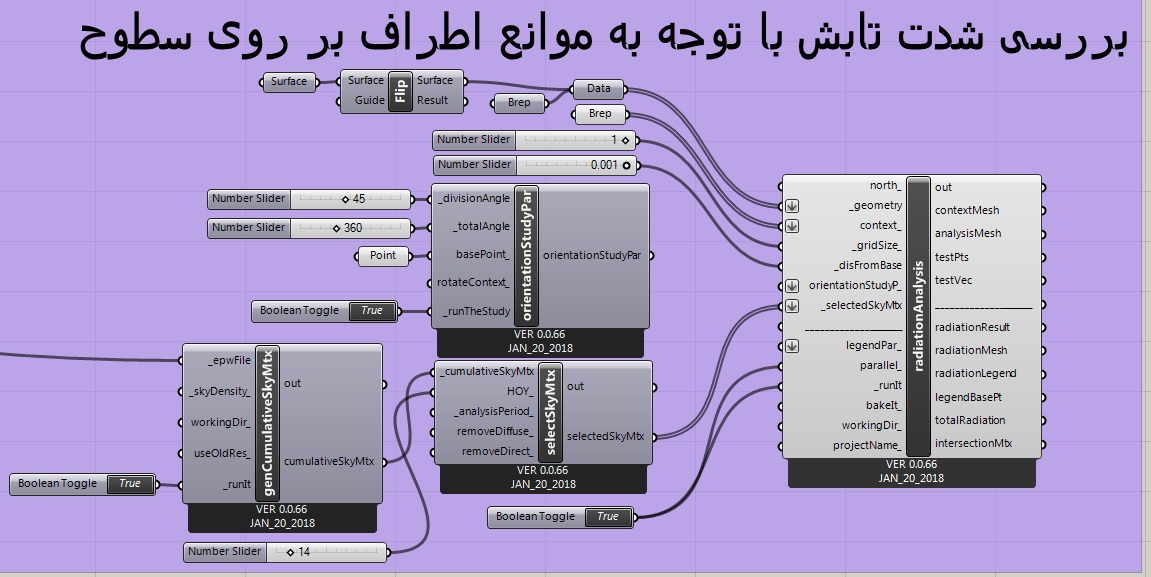

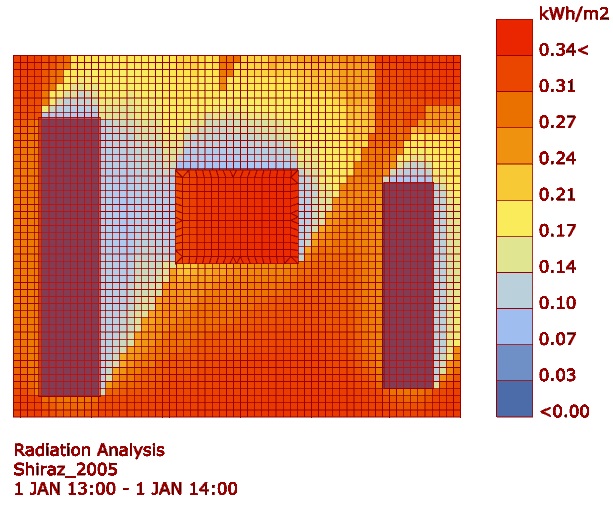

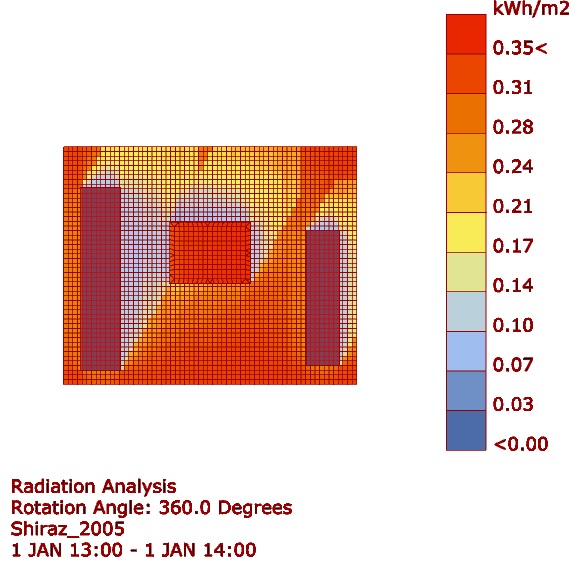

در مولفه radiation analysis در لیدی باگ در هر دو حالت 1- با در نظر گرفتن زوایای چرخش در orientation study و 2- بدون آن و در حالت ثابت، شدت تابش را در یک ساعت از سال بررسی کردم. اما نتایج تصویری فرقی با هم ندارند. در حالی که باید برای هر جهت چرخش آنالیز متفاوتی نشان دهد. ایراد از کجاست؟

با سپاس

مخاطبین:

امیر تبادکانی

دسته‌بندی: لیدی باگ آنالیز تابش

برای ارسال پاسخ، ابتدا وارد شوید.

3 پاسخ

نیلوفر هاشمی 7 سال پیش

استاد عزیز سلام.

ممنون میشم اگر در خصوص این سوال راهنمایی بفرمایید.

مخاطبین:

امیر تبادکانی

امیر تبادکانی 7 سال پیش

سلام

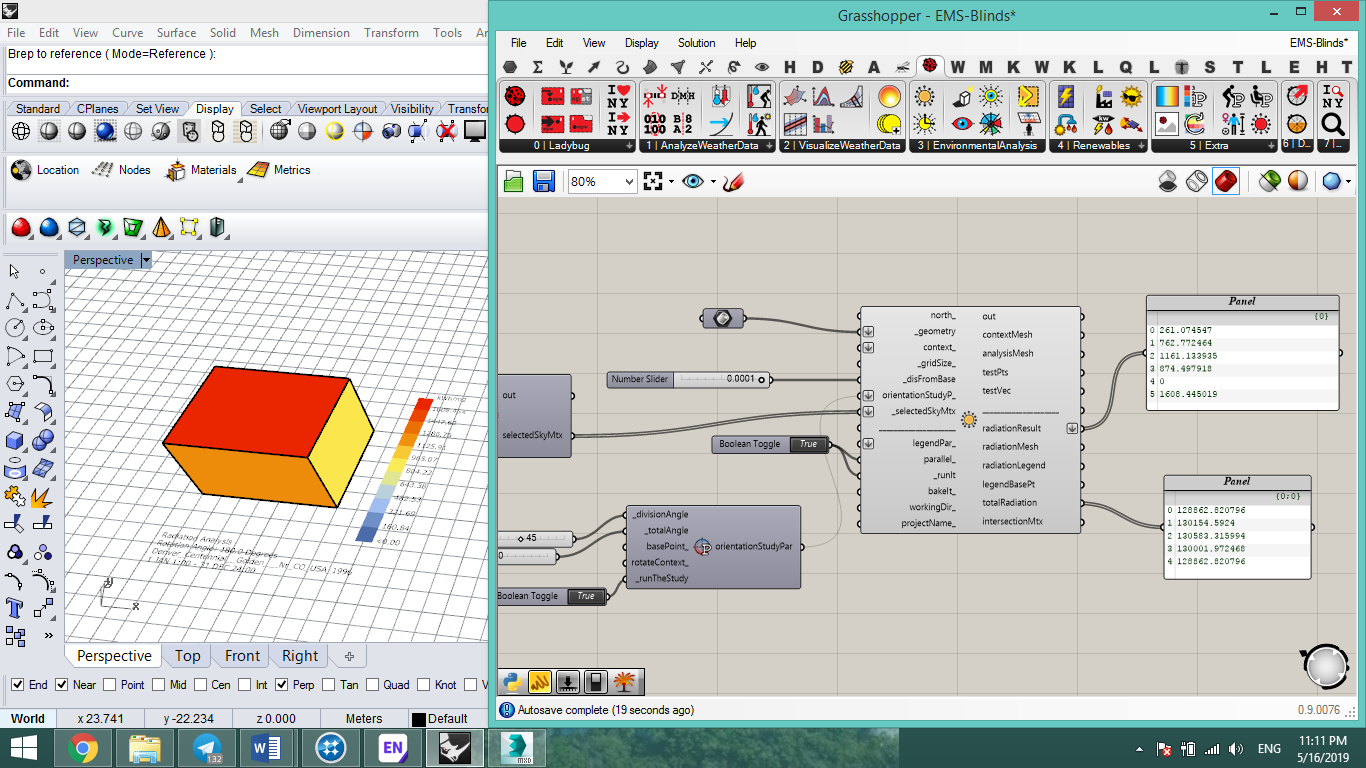

شما وقتی که از ورودی orientation استفاده میکنید .. برای شما به صورت گرافیکی فقط حالت اول رو نمایش میده .. برای اینکه نتایج سایر جهت ها رو ببینید باید از خروجی total radiation استفاده کنید .. الان تو نمونه پایین حجم از صفر تا 180 درجه چرخیده در بازه 45 درجه ای .. خروجی total radiation 5 تا عدد میده به kwh .. که اولی و اخری مربوط به یک زاویه هست .. و بقیه اعداد مربوط به سایر چرخش هاست .. خروجی که از radiation result میگیرید میزان تابش برای هر سطح هست بر حسب kwh/m2 .. ولی خروجی total radiation اون میزان تابش سطوح رو میاد در مساحت ضرب میکنه و واحدش kwh هست ..
