نورگیر سقفی

ناهید افشاری ناهید افشاری
1,537 بازدید 7 پاسخ

برای ترسیم نورگیر سقفی که به طبقات هم نور بدهد ولی دورش شیشه نباشد چگونه باید عمل کرد ؟

داخل فیلم های اموزشی ترسیم کردید ولی دیوار های دورش را هم شیشه گذاشتید

مخاطبین: حامد مصلحی حامد مصلحی
برای ارسال پاسخ، ابتدا وارد شوید.

7 پاسخ

حامد مصلحی حامد مصلحی

سلام

منظور شما رو متوجه نشدم. اگر با عکس نشون بدین خیلی راحت تر کمکتون میکنم.

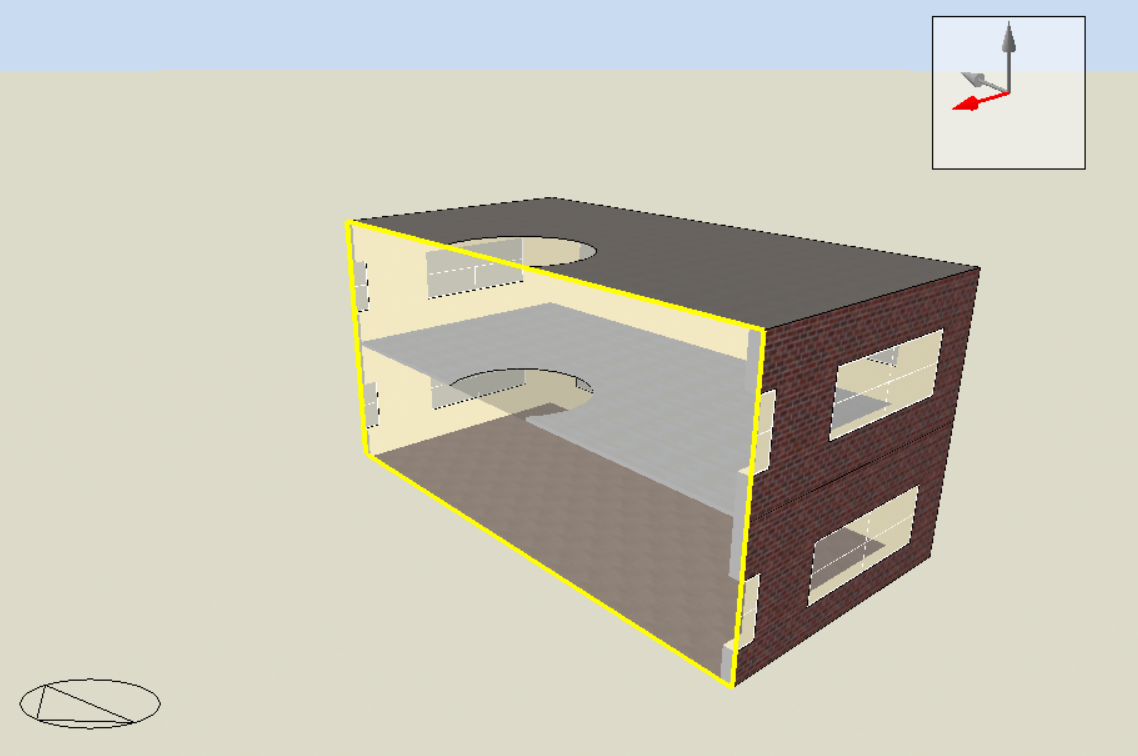

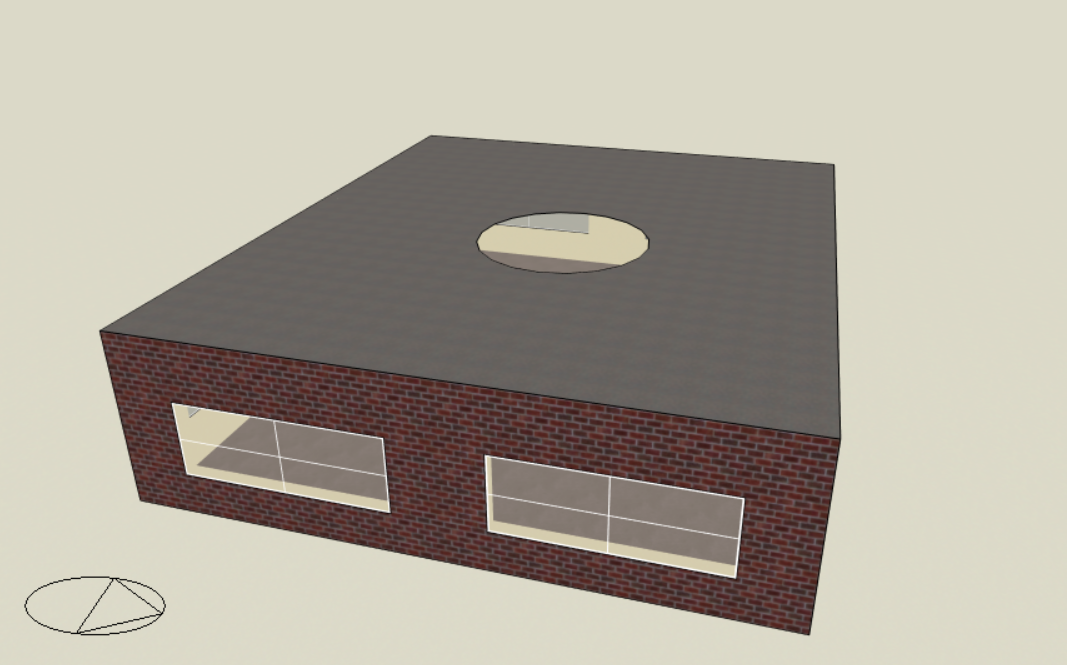

برای سقف شیشه ای کافیه با ابزار پنجره روی سقف شیشه بکشید. حالا اگر میخواین این نور تا طبقات پائین بیاد، کافیه طبقات پائین رو سوراخ کنید. حالا میتونید این فضا رو با پارتیشین از سایر قسمت ها مجزا کنید تا یک زون بشه یا اینکه پارتیشن نکشید. همینطور میتونید فقط با کامپوننت بلاک فقط یک دیوار محافظ بذارید.



مهرداد فراهانی مهرداد فراهانی

ببخشید اگر بخوایم داخل فضا به جای سوراخ بلوک شیشه ای بزاریم چیکار باید بکنیم؟

مخاطبین: حامد مصلحی حامد مصلحی
حامد مصلحی حامد مصلحی

شما کافیه دور نور گیر یا سوراخ هر طبقه پارتیشن بکشید، بعد جنس پارتیشن رو شیشه بدین همین

مهرداد فراهانی مهرداد فراهانی

متوجه شدم لطف کردین.

مخاطبین: حامد مصلحی حامد مصلحی
ناهید افشاری ناهید افشاری

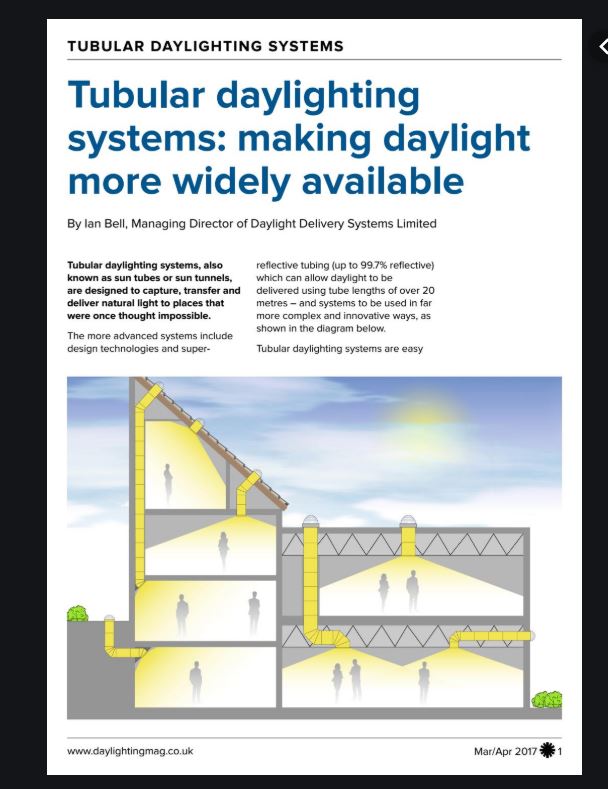

سلام شبتون بخیر از این نورگیرها که داخل عکس میبینید چجوری ترسیم کنم داخل دیزاین بیلدر

ابجکت اماده داره یا نه ؟



مخاطبین: حامد مصلحی حامد مصلحی
ناهید افشاری ناهید افشاری

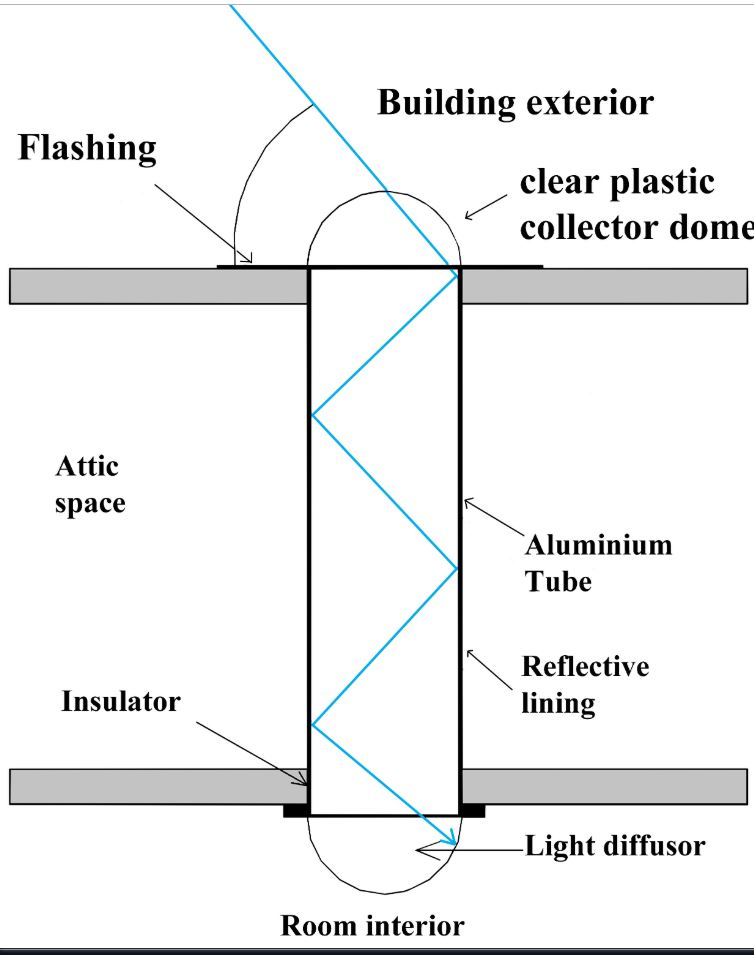

این مدل هم اگر لطف کنید راهنمایی کنید ممنون میشم

مخاطبین: حامد مصلحی حامد مصلحی
حامد مصلحی حامد مصلحی

من این دو مدلایی که گفتین رو کار نکردم. اول باید سرچ کنید  ببینید با دیزاین بیلدر قابل انجام هست یا نه

چون تیوبلار کردن اون ستون قابل انجام هست ولی اینکه اون سطح بتونه مثل آینه عمل کنه و ای در تحلیل دیلایت دیده بشه نمدونم.
