نمودار velocity در cfd

faranak khodaee

7 سال پیش 1,227 بازدید 1 پاسخ

سلام

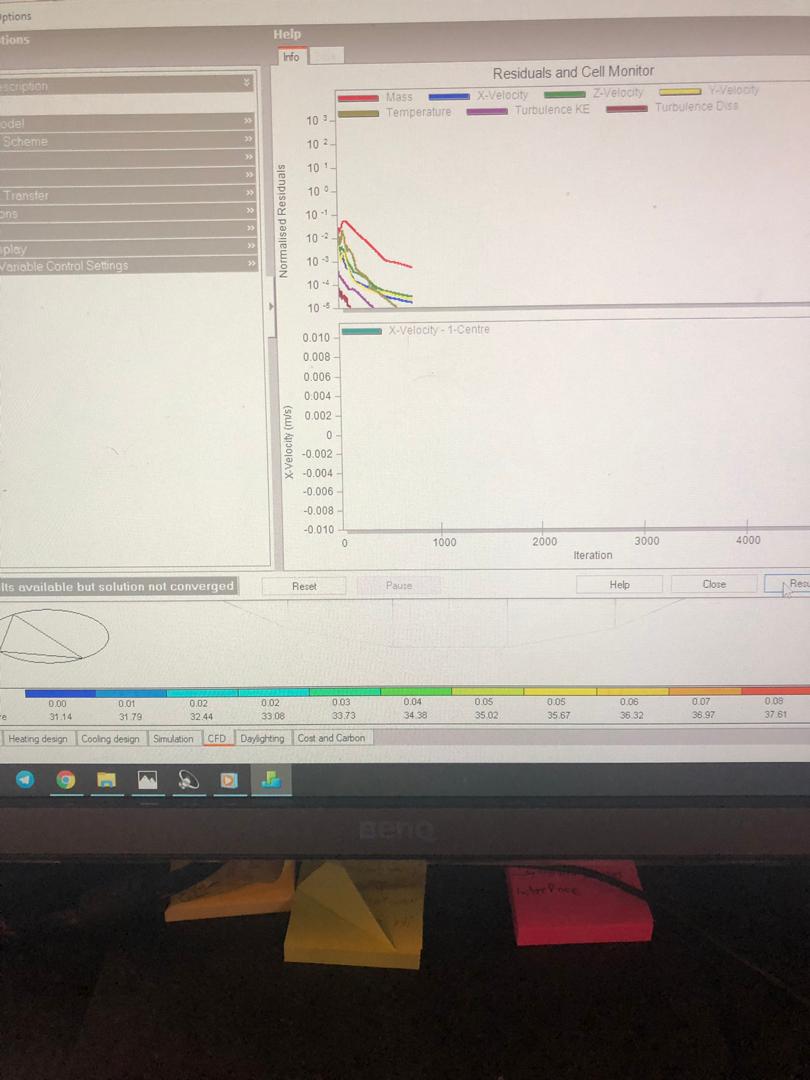

من سی اف دی داخلی که میگیرم نمودار پایینی خالیه علتش می تونه مدلم باشه؟

مخاطبین:

حامد مصلحی

دسته‌بندی: دیزاین بیلدر CFD

برای ارسال پاسخ، ابتدا وارد شوید.

1 پاسخ

حامد مصلحی 7 سال پیش

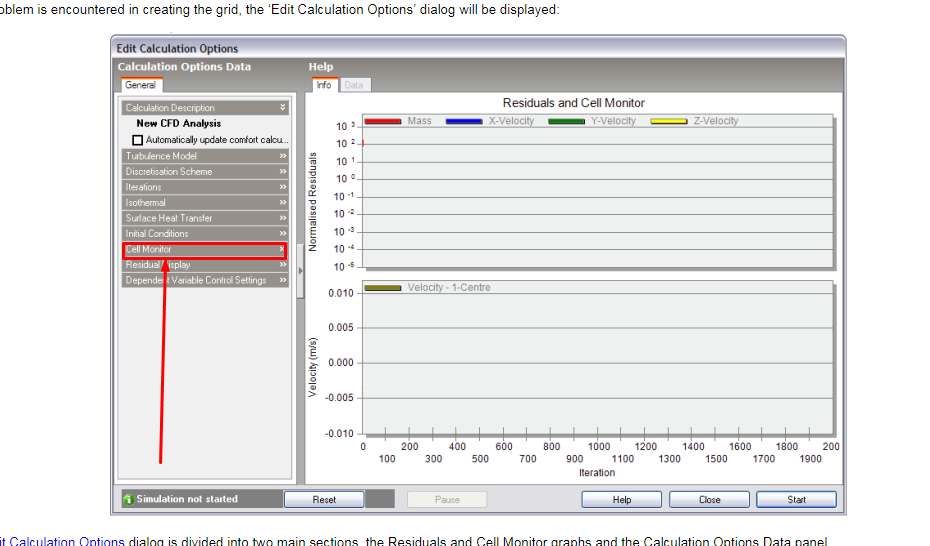

اون نمودار پائین داره تغییرات یک پارامتر رو در زمان حل در تکرارهای مختلف در مرکز مدل نشون میده

احتمالا مرکز مدل شما افتاده وسط یک جسمی که معادلات اونجا حل نمیشه پس باید دستی محل نقطه رو عوض کنید

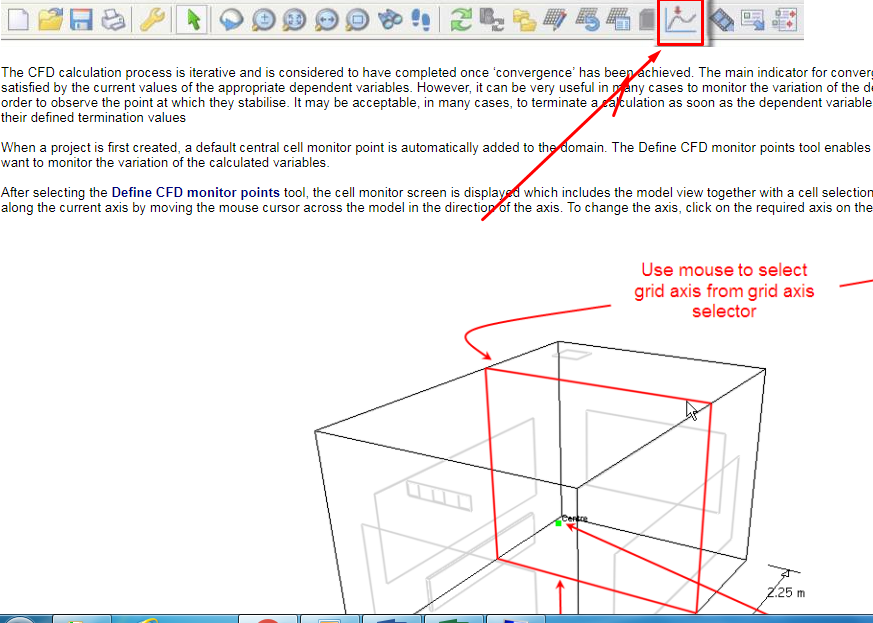

با استفاده از گزینه زیر در تب CFd اونو به نقطه دلخواه جابجا کنید و در موقع شبیه سازی اونو انتخاب کنید تا نتایج رو نشون بده
