فتوولتاییک در دیزاین بیلدر

امیر حیدری امیر حیدری
1,700 بازدید 6 پاسخ

سلام استاد وقتتون بخیر

استاد درسته دیزاین بیلدر نرم افزار تخصصی فتوولتاییک نیست ولی مثلا یک صفحه فتوولتاییک شبیه‌سازی می کنیم خروجی برنامه در چه قسمت نشون میده که این مساحت شبیه سازی چند عدد پنل با چه ولتاژی هستش؟

مخاطبین: حامد مصلحی حامد مصلحی
دسته‌بندی: دیزاین بیلدر HVAC
برای ارسال پاسخ، ابتدا وارد شوید.

6 پاسخ

حامد مصلحی حامد مصلحی

سلام

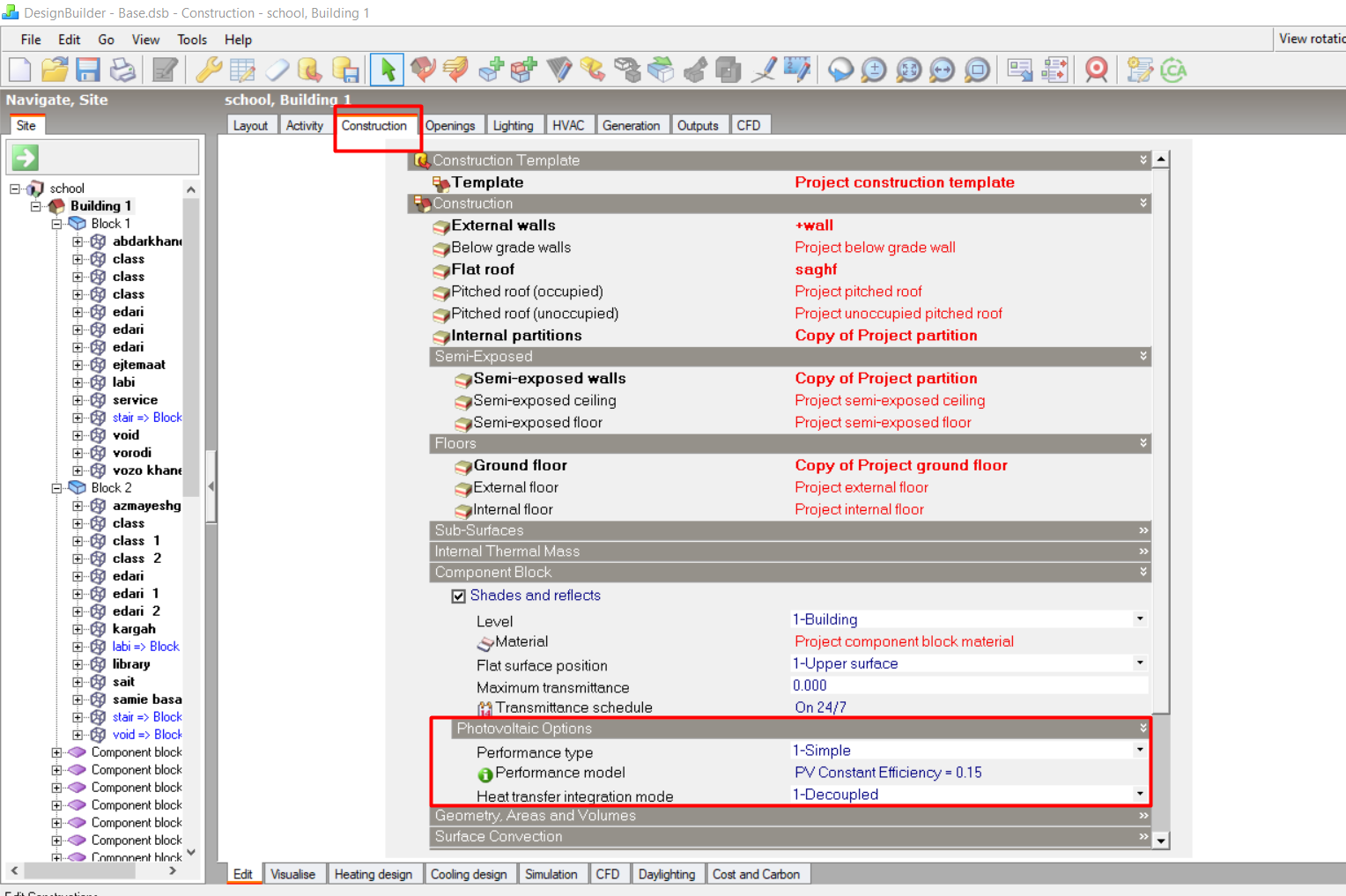

برای مشخصات پنل فقط میتونید راندمان پنل وارد کنین که بر اساس تابش دریافتی ظرفیت هر متر مربع اون قابل محاسبه است و نیازی به وارد کردن توان نیست.


برق تولیدی هم در قسمت زیر قابل استخراج هست. فقط منفی اعداد رو بردارید و قدر مطلق اونو تحلیل کنید.


امیر حیدری امیر حیدری

استاد در این قسمت مقدار انرژی مصرفی ساختمان با اعمال فتوولتاییک و بدون فتوولتاییک نشان می دهد.

سوالی که دارم اینه ایا نرم افزار سیستم رو متصل به شبکه در نظر گرفته یا منفصل؟ مثلا این مقداری که کاهش پیدا کرده همزمان همون لحظه از پنل استفاده شده یا اینکه صرفا تولیدی کل سال پنل رو نشون میدی و کل مصرفی ساختمان و بعدش اومده از هم کم کرده

در واقع ضریب همزمانی در نظر گرفته ایا؟ چون ممکنه اون لحظه مصرف نداشته باشیم و بدون ذخیره سازی طراحی کرده باشیم


مخاطبین: حامد مصلحی حامد مصلحی
امیر حیدری امیر حیدری

استاد سوال دیگه ای که داشتم تفاوت 4 قسمت تصویر چیه01M4G90JRBHQ0RDJBSW1P8ZPGV.png

مخاطبین: حامد مصلحی حامد مصلحی
حامد مصلحی حامد مصلحی

تولید فتوولتائیکی که نرم افزار نشون میده، مقدار خالص تولید هست. این میزان تولید هم از مصرف ساختمان کم نشده.

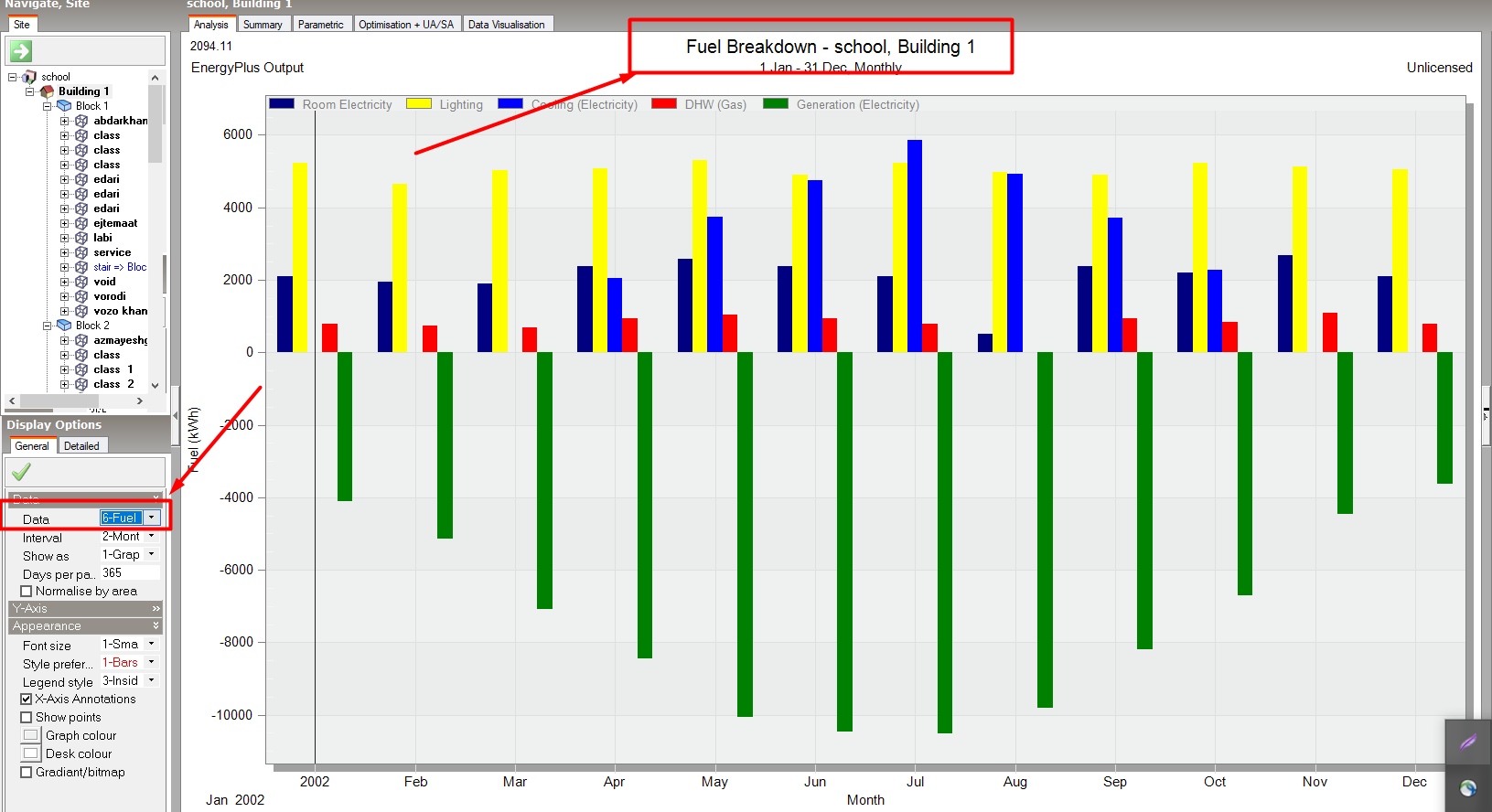

شما مقدار تولید و مصرف رو از قسمت fule breakdown ببینید.

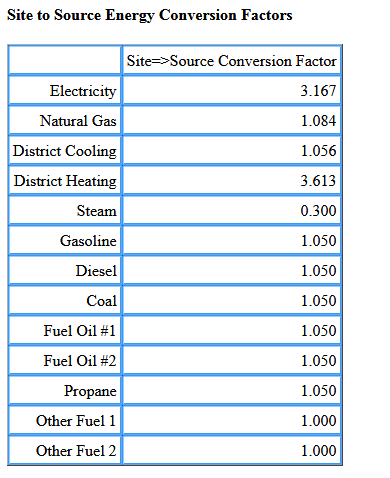

فرق مصرف در سایت و سورس هم به ضرایب تبدیلی هست که برای تبدیل برق مصرفی در محل به انرژی اولیه در نیروگاه تبدیل میکنه. این هم ضرایب تبدیل انرژی هست.

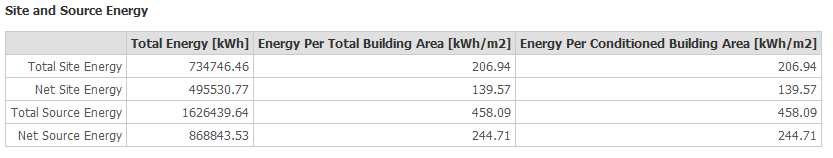

در total فقط مصرف انرژی لحاظ شده و تولید از مثرف کم نمی شود اما در net مقدار تولید از مصرف انرژی ساختمان کم شده است.


امیر حیدری امیر حیدری

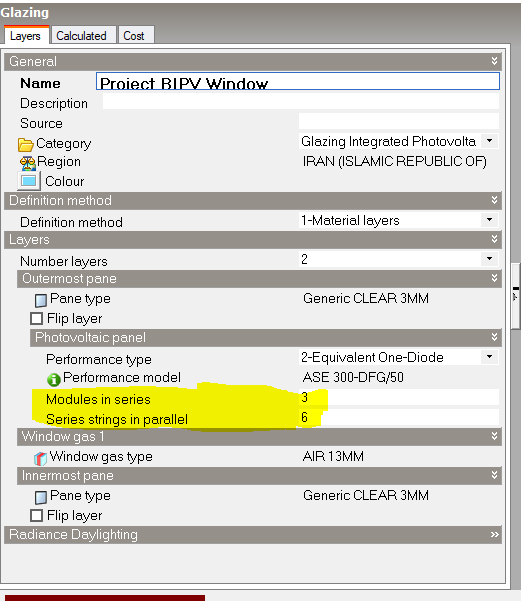

استاد نحوه انتخاب تعداد درست و مناسب سری و موازی پنل ها در قسمت هایلایت شده چیه ؟ در واقع چجور بهترین و مناسب ترین عدد رو انتخاب کنیم


مخاطبین: حامد مصلحی حامد مصلحی
حامد مصلحی حامد مصلحی

تو این زمینه کار نکردم. بهتره هلپ رو بخونین

https://designbuilder.co.uk/helpv6.2/Content/PVSystems.htm
