سنا علیزاده

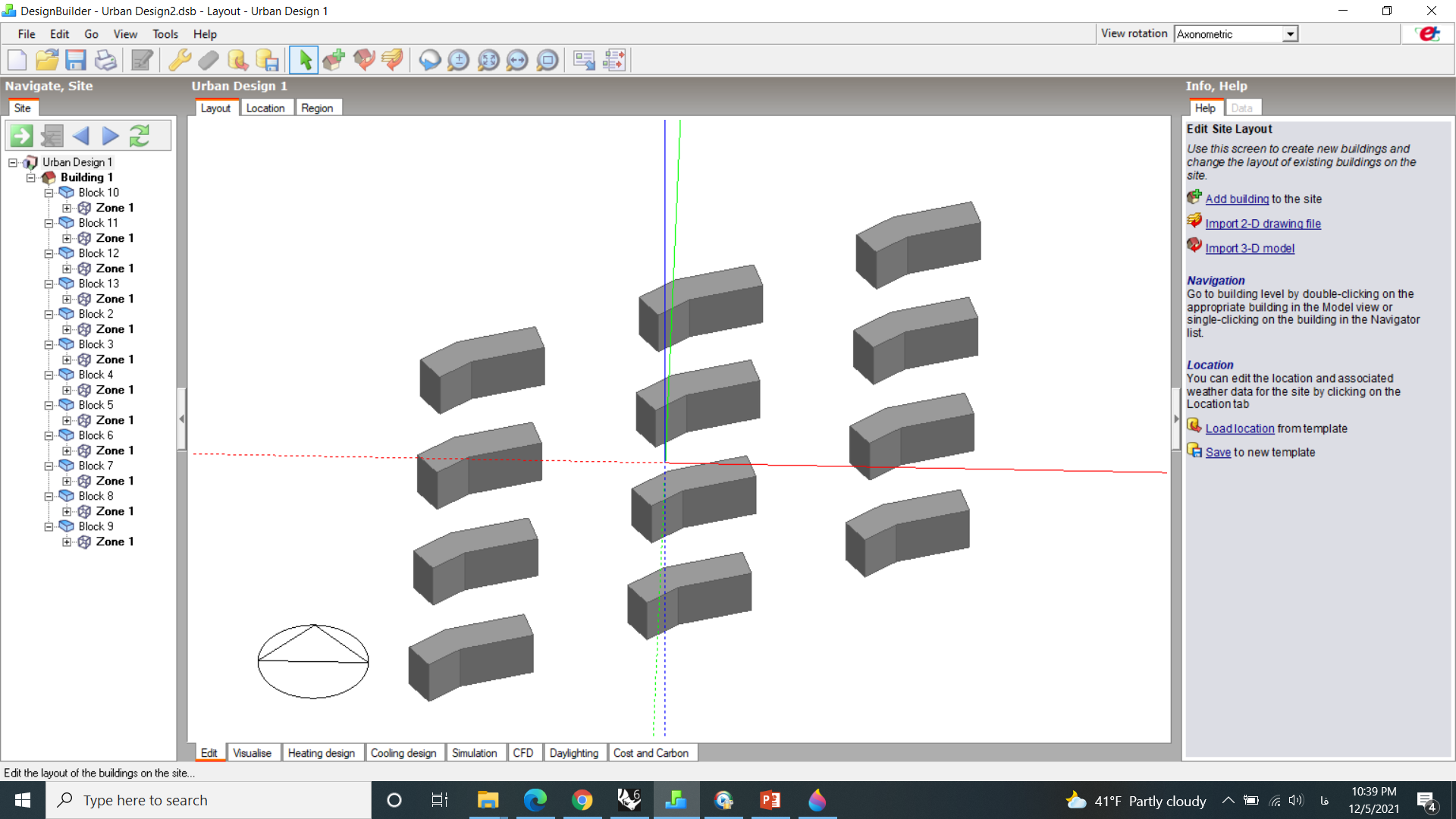

سلام وقت بخیر میخوام جریان CFD رو برای فضای بین بلوک های شهری ببینم اما ارور میده؟ تنظیمات رو طبق فیلم جلسه انجام دادم.
برای تک ساختمون هم انالیز گرفتم همین ارور رو میداد. فکر کنم باید اشکال از گرید باشه دستکاریش کردم درست نشد
خیلی ممنونم را راهنمایی تون
حامد مصلحی
سلام
ابعاد مش رو چقدر انتخاب کردید؟
چون ارور به دلیل ابعاد بسیار کوچیکی هست که برای شبکه بندی انتخاب کردید و سیستم امکان حل اون رو نداره.
سنا علیزاده
سنا علیزاده
طبق فیلم جلسه گفتین برای انالیز cfd خارجی ابتدا روی سربرگ اصلی بیلدینگ کلیک کرده و بعد روی cfd میزنیم. بعد از این هم طبق اعدادی که در تنظیمات وارد کردین همونها رو وارد کردم. ابعاد مش رو دستکاری نکردم چون این اولین انالیز cfd هست که میخوام بگیرم.
از کجا میتونم ابعاد مش رو تغییر بدم و با توجه به اینکه برای مقیاس شهری میخوام انالیز بگیرم چه ابعادی باید واردکنم؟

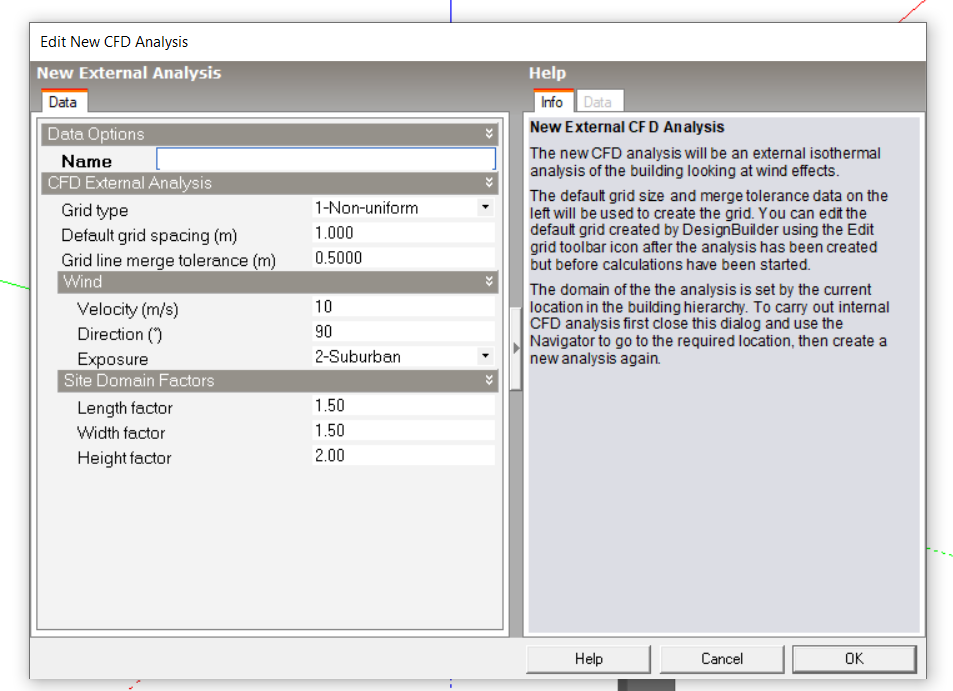

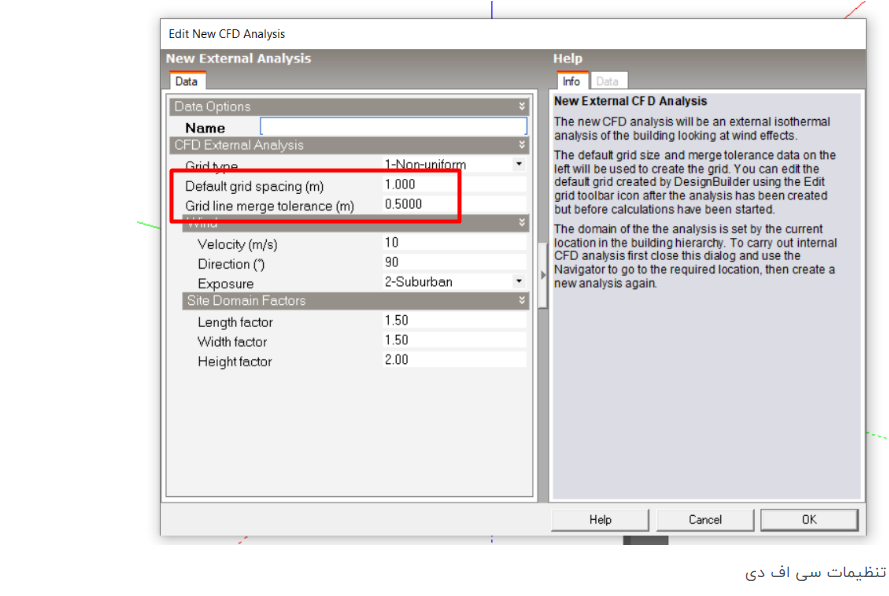

تنظیمات سی اف دی
حامد مصلحی
حامد مصلحی
ابعاد مش بتگی به ابعاد کار و مشخصات سیستم داره
اما فعلا برای اینکه توان سیستمتون دستتون بیاد، عدد اول رو روی 2 و عدد دوم رو روی 1 بذارید
ببینین بازم ارور میده
سنا علیزاده
سنا علیزاده

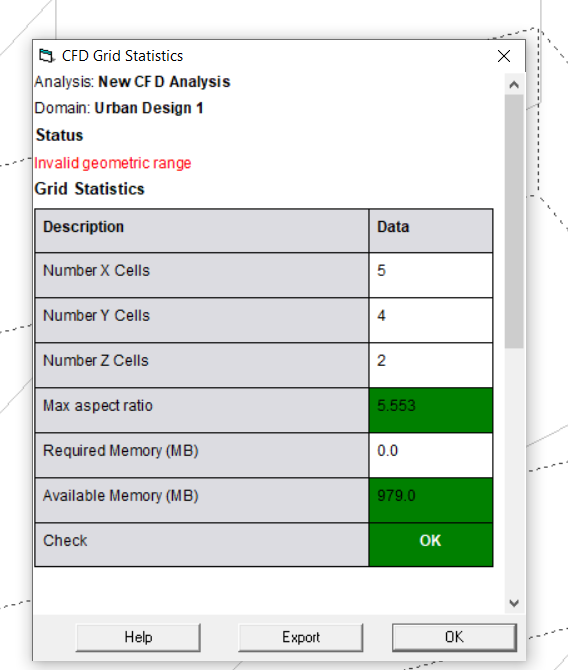

باز به همون صورت ارور داد. عدد 10 و 20 هم امتحان کردم. اگر ابعاد بلوک های شهری رو کوچیک کنم نتایج باز همون نتایج است یا حتما باید مقیاس واقعی ساختمان را مدل کرد؟
ببخشید ایا وارد کردن فایل اب هوایی برای انالیز cfd لازم است؟
حامد مصلحی
سنا علیزاده

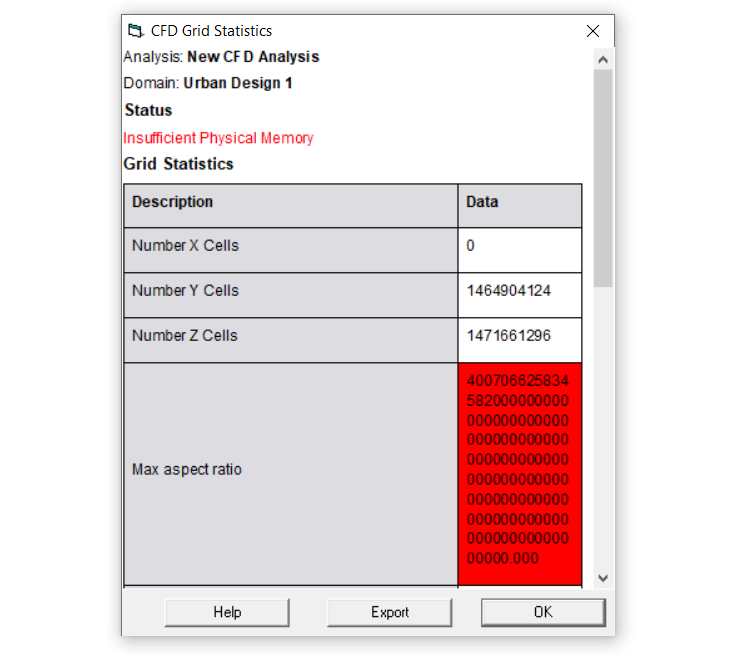

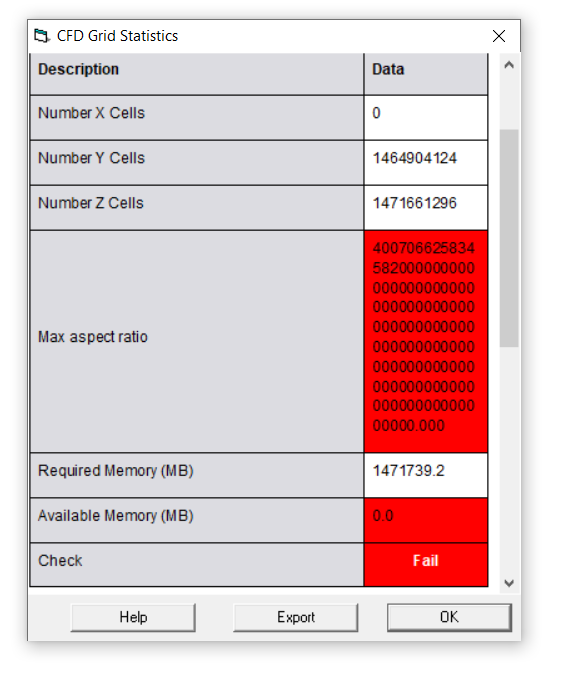

باید چقدر فضای خالی داشته باشم تا بتونم انالیز بگیرم؟ این فضای خالی باید توی کدوم درایو فراهم باشه؟ این تصویر برای بعد از ثبت تنظیمات است. اما به مرحله بعدی نمی رود.
ایا در دیزاین بیلدر دستوری برای کوچک کردن اسکیل بلوک ها وجود داره که از اول همه رو مدل سازی نکنم؟
حامد مصلحی
حامد مصلحی
فایل اب و هوایی نیاز نیست
به نظرم اول برای یک ساختمان شما امحتان کنبن و بعد برای بلوک شهری شبیه سازی کنین.
فضای رم احتیاج داره و به هارد احتیاج نداره
سنا علیزاده
سنا علیزاده
بله درست می فرمایید. فقط ببخشید 2 دوسوال مهم:
1_ ایا کوچیک کردن اسکیل بلوک های شهری در انالیز CFD خطا ایجاد میکنه؟ یا باید حتما با اسکیل واقعی ساختمون ها مدل شوند؟

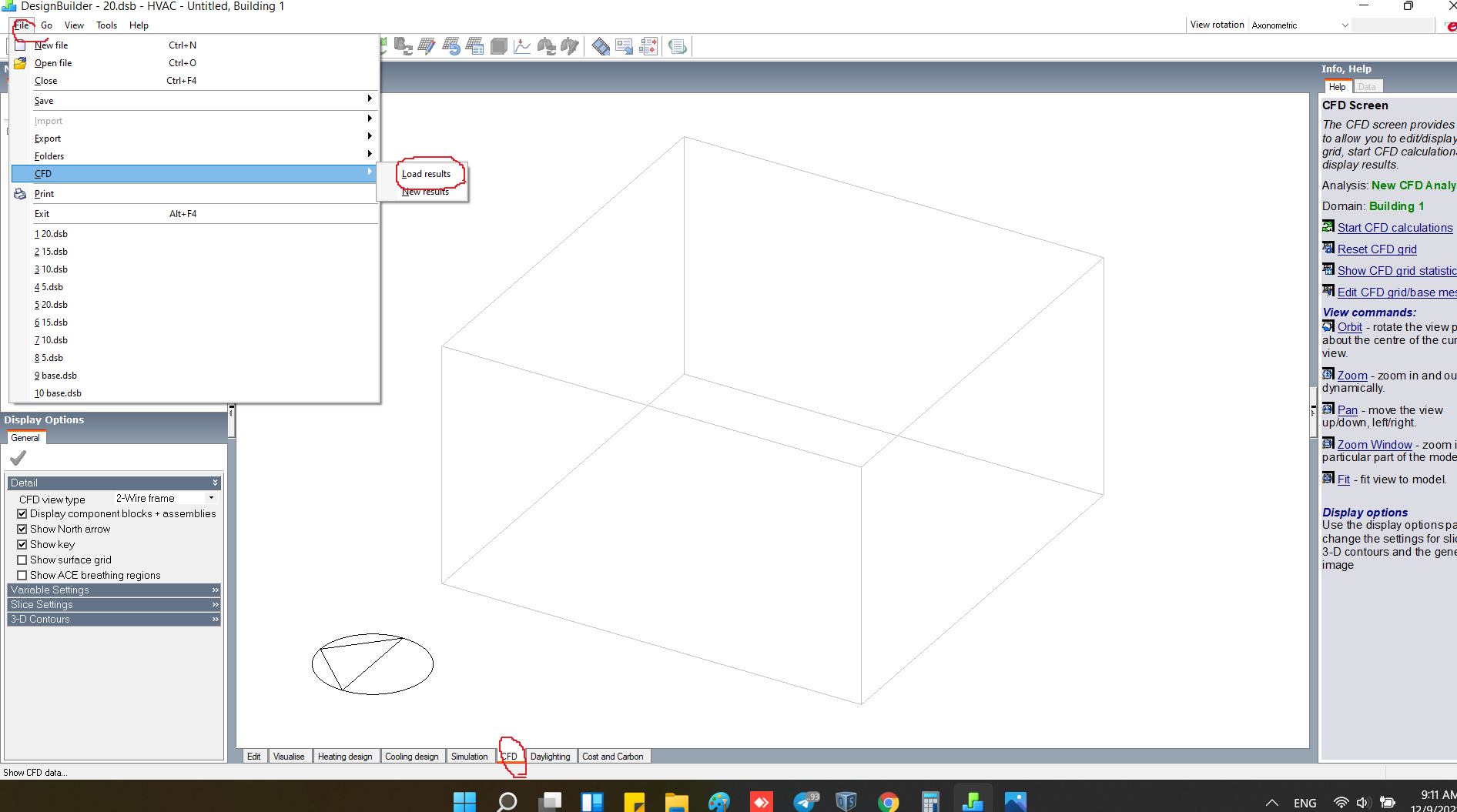

2_ یک مشکل دیگه، هنگام وارد شدن به تب CFD ، تنظیمات اون رو باز نمیکنه چه طور میتونم از اول این تنظیمات رو وارد کنم؟ میخوام انالیز های مختلف بگیرم که سرعت باد در هرکدوم متفاوت باشه.
سپاس فراوان از راهنمایی شما
حامد مصلحی
حامد مصلحی
برای اسکیل شهری بهتره با دیزاین بیلدر کار نشه و با انویمت یا انسیس فلوئنت کار کنین
اسکیل کار بسته به هدفتون خیلی مهمه و تاثیر گذاره

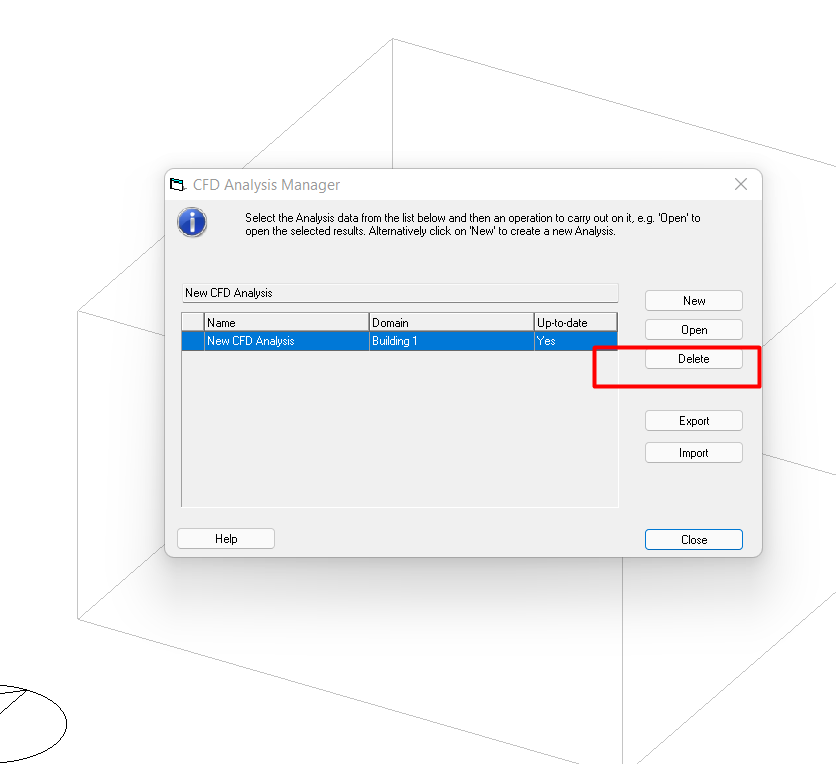

ابتدا باید نتایج تحلیل قبلی رو پاک کنین تا کجدد اون صفحه بیاد.
سنا علیزاده
سنا علیزاده
بله بسیار سپاسگزارم
بین پلاگین دراگون فلای و انیس فلوئنت کدوم یک شما پیشنهاد میکنید؟
اینجا پلاگین دارگون فلای رو نداره توی فرم پرسش و پاسخ
خواستم بپرسم محیطش چه طوره؟
نمونه کار انجام شده با این پلاگین رو میخواستم ببینم.
نرم افزاری میخوام یکم اجازه خلاقیت به طراح بده، محیطش مثل انویمت نباشه
توی انویمت ساختمون هارو فقط به صورت مکعب میتونیم ترسیم کنیم
حامد مصلحی
