تشخیص ندادن دیوار زیر زمین

Arefeh Nick Arefeh Nick
1,537 بازدید 3 پاسخ

سلام آقای مهندس وقتتون بخیر . من بار ها از روی فیلم آموزشی جلسه ی هفتم تمام کارهایی که شما انجام دادید و انجام دادم ولی همچنان دیوار زیر زمین و تشخیص نمیده . هانی بی و لیدی باگم تازه آپدیت کردم . دیگه نمیدونم چکار کنم واقعا

مخاطبین: امیر تبادکانی امیر تبادکانی
دسته‌بندی: هانی بی بهینه سازی
برای ارسال پاسخ، ابتدا وارد شوید.

3 پاسخ

امیر تبادکانی امیر تبادکانی

عکس بفرستید از مدل .. من اینطوری نمیتونم راهنماییتون کنم ..

Arefeh Nick Arefeh Nick

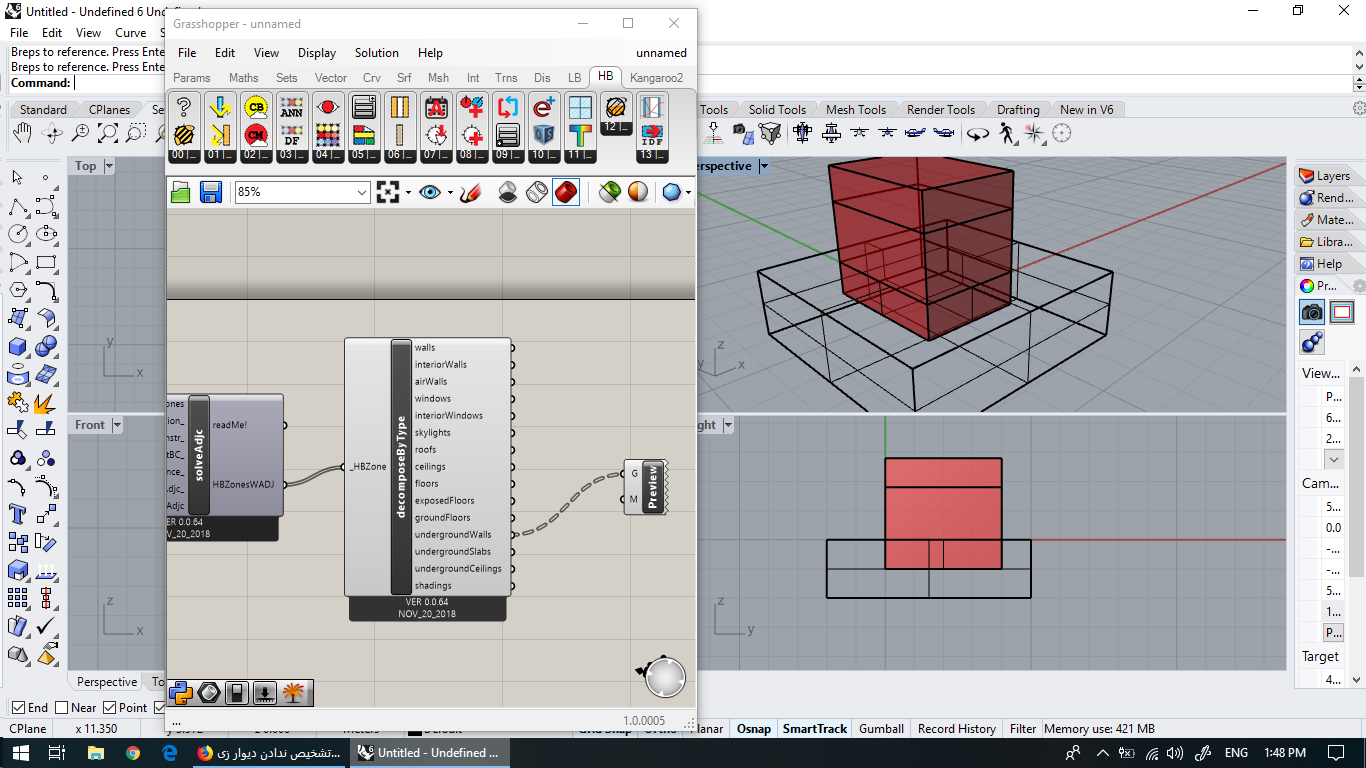

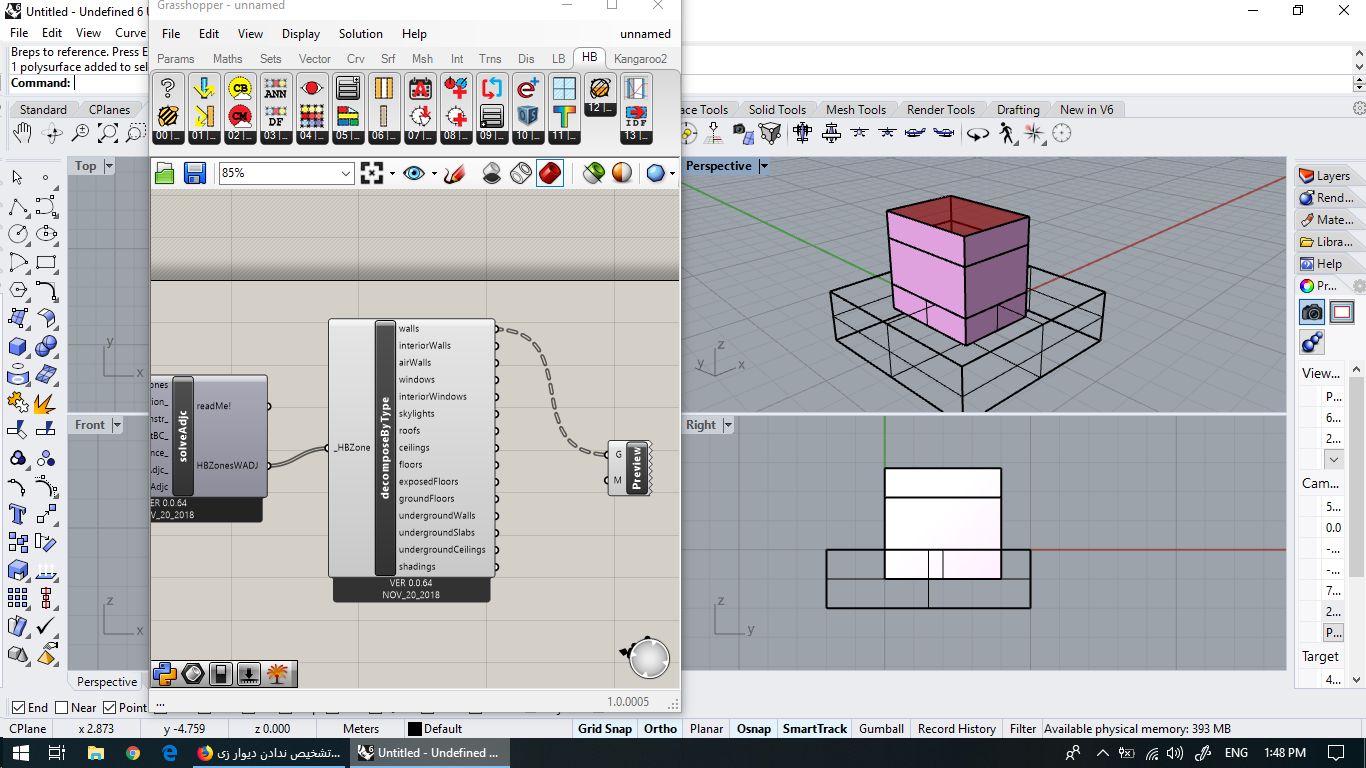

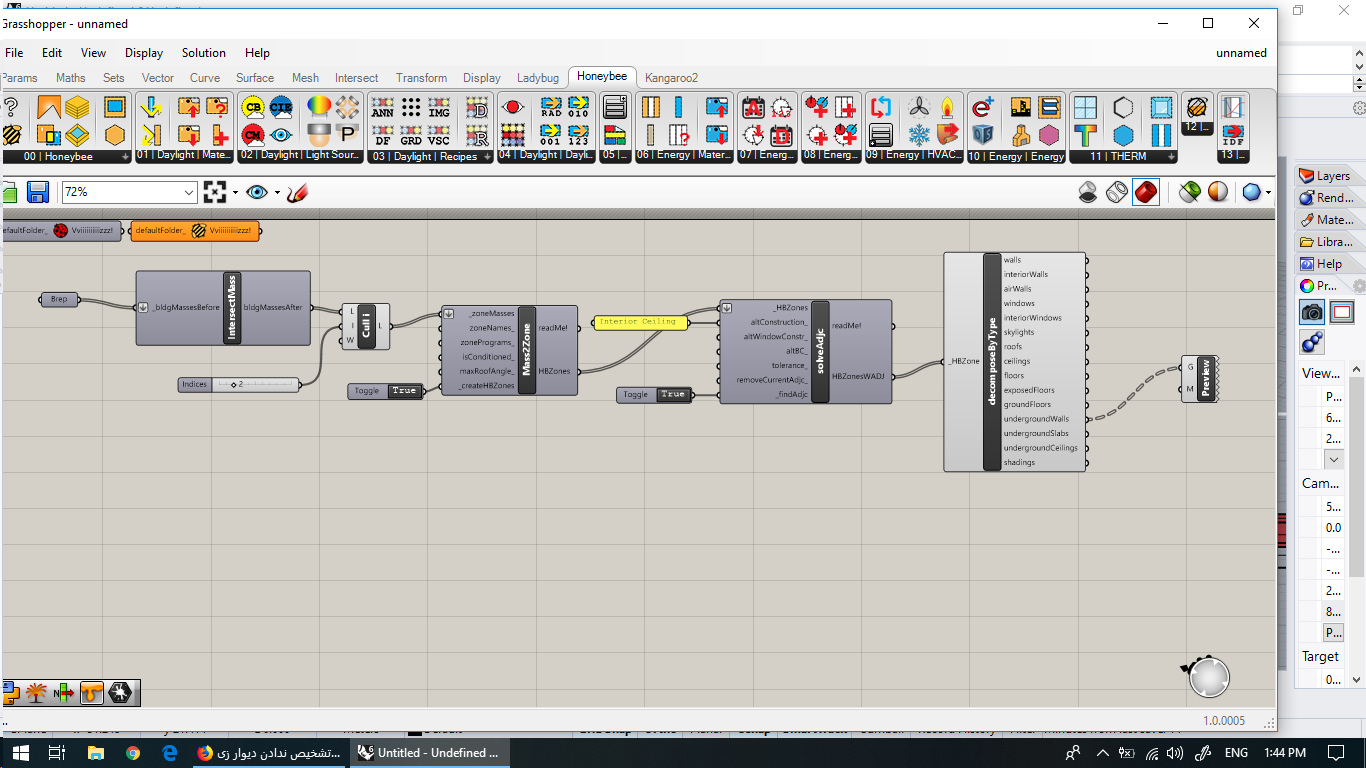

تصاویر مدل

وقتی کامل زیر زمین باشه تشخیص میده در غیر اینصورت تشخیص نمیده و همونطور که فرمودید  پیش رفتم که بازم جواب نمیده


01M4G906BXE8TZD6QNPZDVT4XG.png01M4G906C6K6RPR3AX9VC8PQ64.png01M4G906CK9E35ZTFWAQBK15Y2.png

مخاطبین: امیر تبادکانی امیر تبادکانی
امیر تبادکانی امیر تبادکانی

باید این دو حجم با هم مماس باشن .. که وقتی subtract میکنید رو حجم اصلی خط بندازه .. مماس نباشه نمیندازه ..

یک کار دیگه ای که میتونید بکنید دیوارها رو دو تیکه کنید دستی در راینو .. و بعد join کنید صفحات رو .. و مطمئن باشید که closed brep هست ..
