بررسی مشکل سی اف دی

محمدرضا حاجیان محمدرضا حاجیان
1,509 بازدید 3 پاسخ

سلام وقت بخیر

من یه اتاق دارم با نمای دو لایه در جنوب .

که ورودی هوا از ونت نمای شمالی هست و خروجی از ونت بالای نمای دولایه.

یدونه ونت هم در دیوار مشترک نما دو لایه و فضای اصلی دارم.

در هنگام تنظیم میزان ورود خروج هوا در سی اف ، ونت دیوار مشترک فضا اصلی و نما دولایه فعال نیس و قابل کنترل نیس.

برای تنظیم میزان عبور جریان از این ونت باید چیکار کنم؟

مخاطبین: حامد مصلحی حامد مصلحی
دسته‌بندی: دیزاین بیلدر CFD
برای ارسال پاسخ، ابتدا وارد شوید.

3 پاسخ

حامد مصلحی حامد مصلحی

سلام

اگر میخواین به اون ونت در شبیه سازی انرژی برنامه بدین، بهتره در سربرگ دیوار، زون یا بلاک بدین.

بازم با عکس سوالتون رو قرار بدین تا بهتر متوجه بشم.

محمدرضا حاجیان محمدرضا حاجیان

سلام ممنون از پاسخگویی شما

من برای ساده کردن کار مدلم یه طبقش داره نشون میدم.

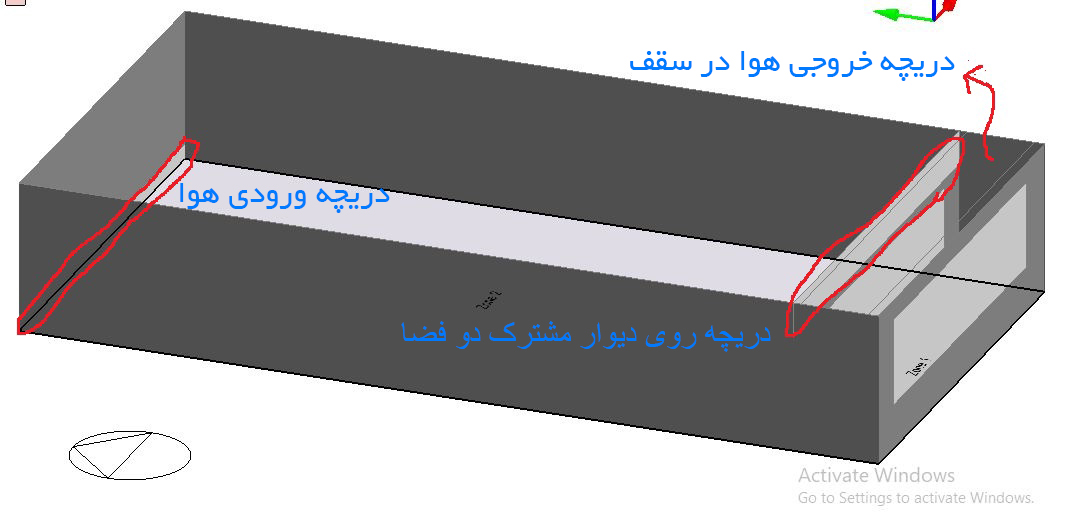

در این طبقه سه ونت داریم

1 - ونت ورودی هوا (سمت چپ عکس در قسمت شمالی بنا) که قابل کنترله

2- ونت موجود در دیوار مشترک دو زون - غیر قابل کنترل

3- ونت خروجی (در سقف قسمت نما دو لایه) که قابل کنترل

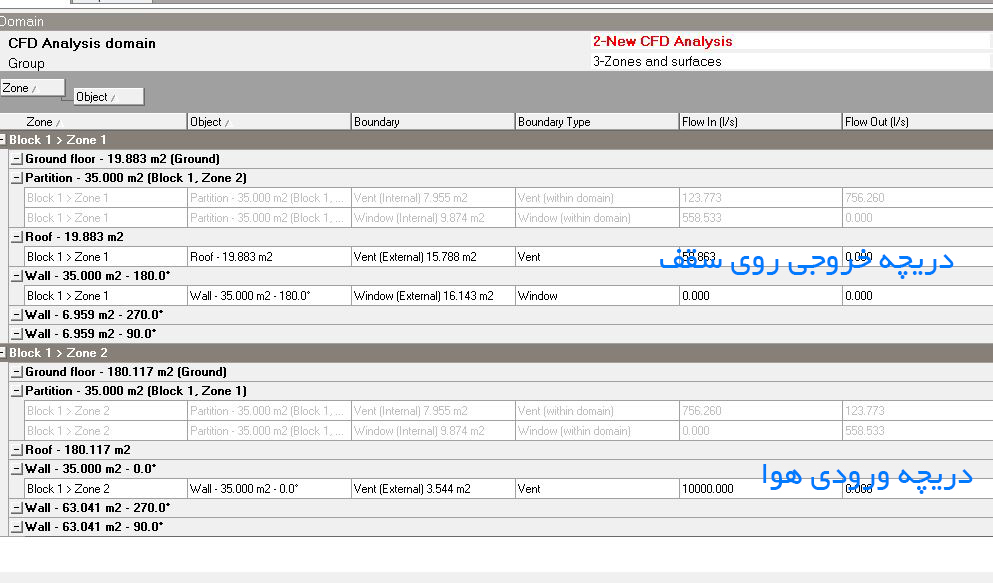

جریان ورودی هوا روی ونت ورودی (شماره 1) و ونت خروجی در سقف زون نما دو لایه (3) قابل کنترل هست ولی ونت روی دیوار مشترک قابل کنترل نیست

برای کنترل این ونت باید چه کار انجام دهیم ؟01M4G90QFPK02G2JKVHYXTFE27.jpg01M4G90QFYQZJX8THC798GNMD2.jpg

مخاطبین: حامد مصلحی حامد مصلحی
حامد مصلحی حامد مصلحی

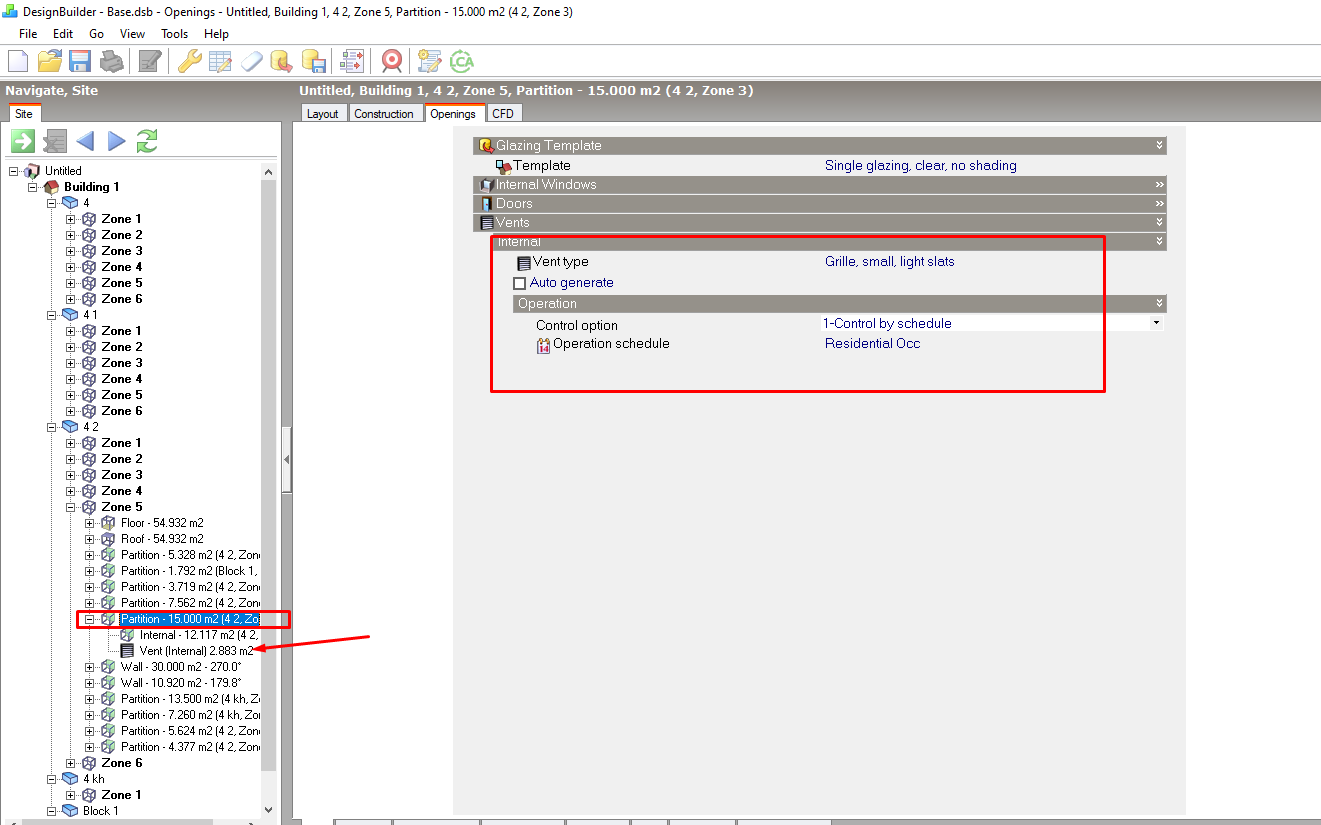

شا روی دیوار حاوی اون ونت کلیک کنید. بع در تب opening به ونت برنامه بدین.
