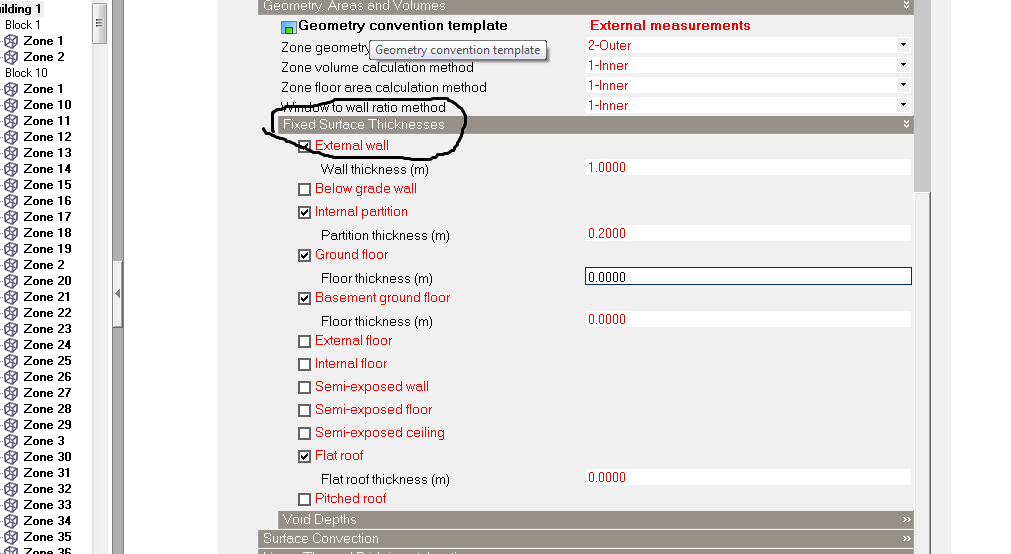

بخش fixed surface thicknesses

ابوالفضل ملک نیا

7 سال پیش 1,651 بازدید 3 پاسخ

با سلام و تشکر از سایت بسیار خوبتون و تمام زحماتتون. میخواستم بدونم هر کدوم از ضخامت هایی که در این قسمت گفته شده منظورشون چی هست و اینکه اگر در قسمت های مختلف ساختمان یا در طبقات مختلف متفاوت بود ضخامت ها چه باید کرد ؟

مخاطبین:

حامد مصلحی

دسته‌بندی: دیزاین بیلدر ترسیم هندسه

برای ارسال پاسخ، ابتدا وارد شوید.

3 پاسخ

حامد مصلحی 7 سال پیش

سلام. خواهش میکنم. اگر ابعاد رو از خارج ساختمان برداشت کردین و قصد دارید هندسه ای که میکشین بصورت خودکار ضخامت از داخل فضا و هندسه کم شود باید این تیک ها غیر فعال باشه تا خود نرم افزار بر اساس ضخامت تعریف شده در دیتیل هر جدار، ضخامت دقیق رو کم کنه. اگر ابعاد رو از داخل برداشت کردین و نمیخواین هیچ ضخامتی از فضای داخل کم بشه باید این تیک ها فعال و روی عدد صفر تنظیم شوند.

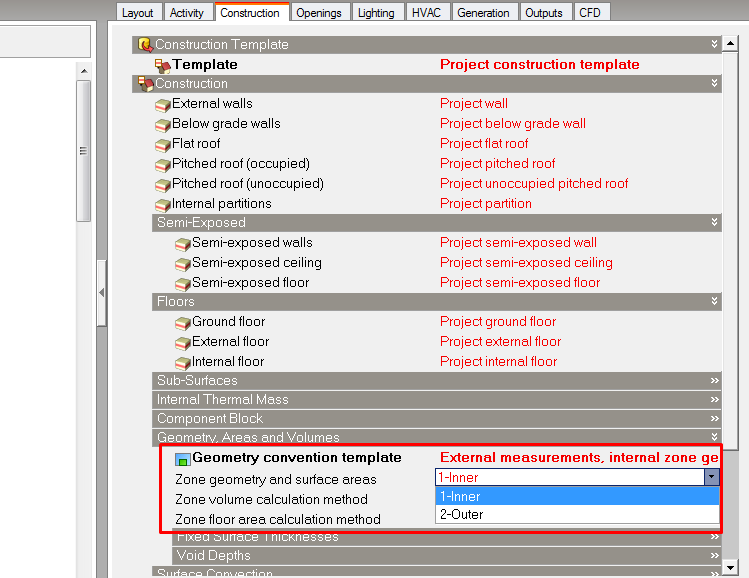

معنای Inner و Outer هم به این بر میگردد که محاسبات ایا بر اساس ابعاد زده شده (Outer) یا ابعاد با کم شدن ضخامت (Inner) حساب شود.

ابوالفضل ملک نیا 7 سال پیش

متوجه برداشت ابعاد از خارج و داخل ساختمان نشدم ممکنه بیشتر توضیح بدین ؟

مخاطبین:

حامد مصلحی

حامد مصلحی 7 سال پیش

زمانی که برای رسم یک هندسه یا اتاق در نرم افزار دیزاین بیلدر ابعاد وارد میکنید، این ابعاد میتونه هم از داخل فضاها برداشت شده باشه و هم از خارج ساختمان. تفاوت این دو فقط به در نظر گرفتن ضخامت مصالح هست.
