ایراد در ترسیم نمای دوپوسته

مهشید عباسی

7 سال پیش 1,353 بازدید 2 پاسخ

سلام خسته نباشید

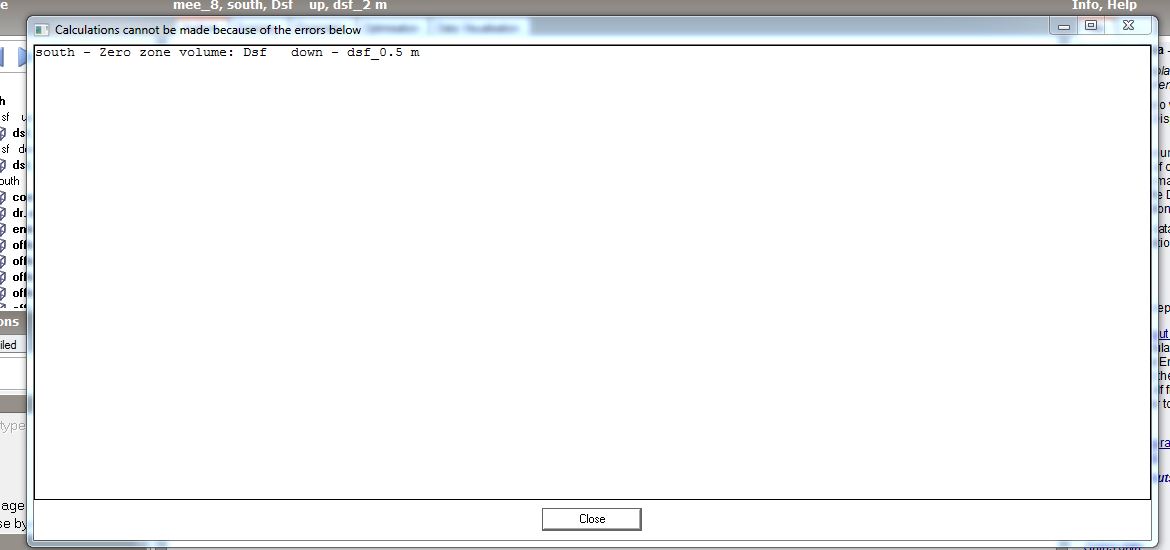

ببخشید به همون روشایی که توی ترسیم هندسه ی نمای دوپوسته توضیح داده بودین ، نمای دوپوسته رو رسم کردم _ به هر دو روش،، و موقع simulation میگه فضای دوپوسته ای که کشیدم زون نیست

ایراد کارم چی هست؟

مخاطبین:

حامد مصلحی

دسته‌بندی: دیزاین بیلدر HVAC

برای ارسال پاسخ، ابتدا وارد شوید.

2 پاسخ

حامد مصلحی 7 سال پیش

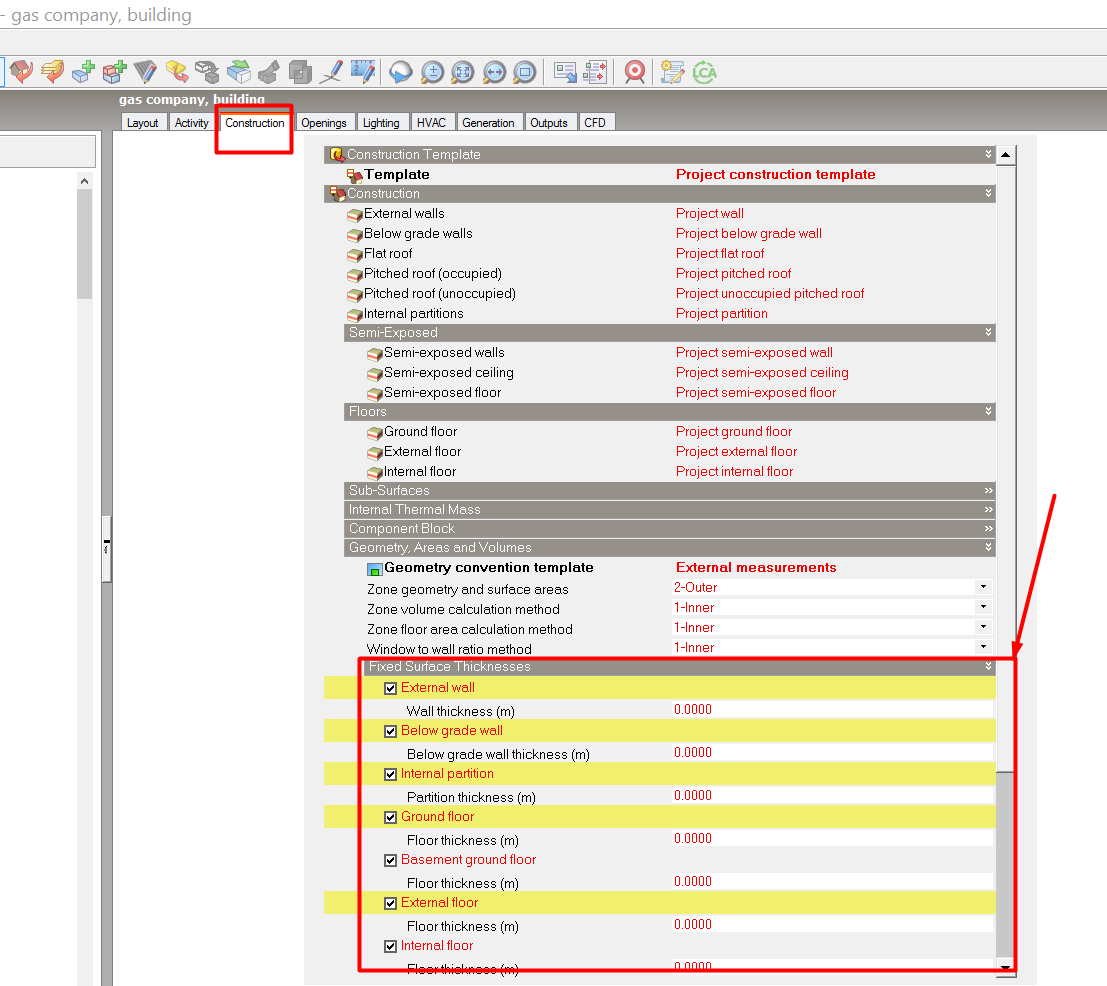

سلام. در این مدل ضخامت دیوار داخلی و دیوار خارجی که از فضای داخل نمای دو پوسته کم شده بیشتر از فاصله بین دو دیوار بوده و زیربنای فضا رو صفر نشون داده که همین علت ارور بوده. برای رفع این ارور باید ضخامت ظاهری رو با فعال کردن تیک های زیر صفر کنیم.در این حالت هیچ ضخامتی از داخل کم نخواهد شد. این به معنای در نظر نگرفتن مصالح در شبیه سازی نخواهد بود، فقط ضخامتی از فضای داخل کم نخواهد شد.
